Spotřeba paliva při 100 % primárnim zatížení(kg/hr) NG/LP
5,7/6,56
ALTERNÁTOR
Model
MXB-E 180 XS4 or ECO 25 KW
Frekvence(Hz)
50 Hz
Koncept
bezkartáčový, 4 poles
Fáze
3 + n
Napětí(V)
400 / 230
Třída izolace
H
Budící system
Electronic
Výkon
93%
Ochrana
IP23
Certifikační test
EN 10204 : 2001
ŘÍDÍCÍ PANEL
1. Levé tlačítko
2. Pravé tlačítko
3. Reset klaksonu tlačítko
4. Reset poruchy tlačítko
5. Nahoru tlačítko
6. Strana tlačítko
7. Dolu tlačítko
8. Enter tlačítko
9. Start tlačítko
10. Stop tlačítko
11. GCB tlačítko
12. MCB tlačítko pracuje len v manuálním a testovacím módu
13. Indikátor stavu generátoru
14. GCB zapnuto. Zelená dioda svítí pokud GCB je zavřeno a Gen-set je v pořádku.
15. Zatížení
16. Grafický černobílý display, 132 x 64 pixeli
17. Indikátor stavu sítě
18. MCB zapnuto. Zelená dioda svítí pokud MCB je zavřeno a síť je v rámci přednastavených parametrů.
Vyrobeno v kovovém krytě, stupen IP54, se zámkem.Ovládací panel je vybaven řídícím modulem ComAp AMF 25 s možností spuštění a zastavení generátoru, a to v automatickém i v elektrickém režimu.Ovládací panel monitoruje elektrickou síť a může ovládat panel ATS (přepínač automatického přenosu).
◆ Standard control panel specifications:
The command and control panel is mounted inside the enclosure, in a metal box with IP 54, provided with glass.
for viewing, equipped with:
ComAp AMF 25 command module
Static battery charger
Emergency stop button & circuit breaker fuses circuit control
Overcurrent differential protection
Protection relays
Configuration:
1. ComAp AMF25 command module
2. Circuit Breaker protection
3. Locks
4. Alarm
5. START button ON / OFF
6. Hinges
7. Maintenance schedule
8. Metal box
◆ Standard specifications of the control module:
Microprocessor control
132 x 64 pixeli LCD display
Programming on front panel as well as through PC software
Control buttons and soft touch navigation
Remote communication via USB or with optional modules via RS232, RS485, Ethernet or SMS
Store 180 events with date and time
Maintenance programming 3 levels
Engine heater control – optional
Displays: Engine: engine speed; oil pressure; coolant temperature; running time; battery voltage; maintenance date. Alternator: voltage (L – L, L – N); current (L1 – L2 – L3); frequency, active power kW, apparent power kVA, reactive power kVA r, power factor, phase sequence. Main network: voltage (L – L, L – N); frequency; prepared main network; uncoupled main network; prepared genset; uncoupled genset, , active power kW, apparent power kVA, reactive power kVA r, power factor, phase sequence.
Status displays: missed start, emergency stop, low oil pressure, high engine temperature, under/overload, under/overfrequency, under/overvoltage, oil fault sensor, phase rotation, overload, group overcurrent, phase reversal.
◆ Static battery charger: made with TSD technology, high efficiency. Protected for short- circuit currents, it can be used as a current source, input voltage 196-264 V, output voltage 27.6 V / 5A or 13.8 V / 5A.
◆ Standards:
Electrical safety / EMC, BS EN 60950; BS EN 60950 – 6 – 2 EMC; BS EN 61000 – 6 – 4 EMC.

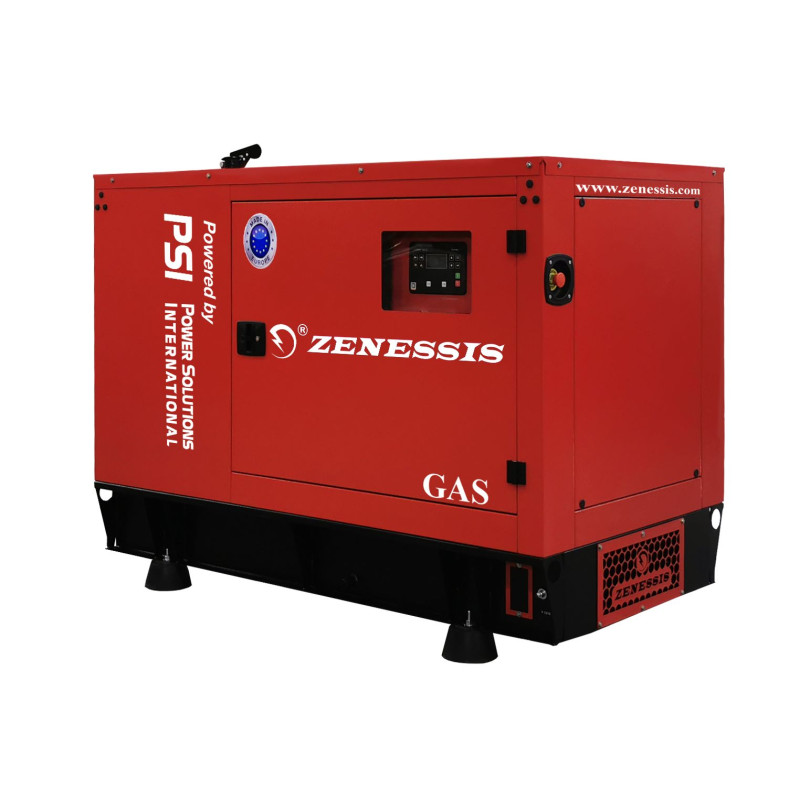

KRYT
Vyrobeno z pozinkované ocele, lakováno v elektrostatickým poli, odhlučněno.Je modulárně navržený s přístupovými dveřmi ve dveřích na všech stranách generátoru.Výfouková vana je obytného typu namontována uvnitř krytu.Jatečná těla jsou navrhnutá tak, aby optimalizovali chlazení sestavy motoru a alternátoru, a mohou být namontována venku, čímž poskytují ochranu proti povětrnostním vlyvem a nízké hladině hluku. Lakování se provádí polyuretanovou barvou s UV ochranou.
1. Command module
2. View window
3. Access door for control module
4. Points for crane lifting (optional)
5. Spaces for forklift handling
6. Engine and alternator access door
7. Air intake grills
8. Handles provided with locks
9. Sled type chassis equipped with eyelets
10. Damage button
11. Exhaust gas outlet flap
12. Cable access space
13. Hot air exhaust grille
14. Protective pads
Dimensions & Weight
Opened generator sizes & weight
Sizes (length x width x height) (mm)
1600 x 900 x 1615
Weight (kg)
560
Ambient noise level (at 7 m distance)
82 db
Closed generator sizes & weight
Sizes (length x width x height) (mm)
1870 x 1010 x 1415
Weight (kg)
750
Ambient noise level (at 7 m distance)
70 db
Standard features
Control & command panel with metal measuring & control devices, IP 54 protection rating
